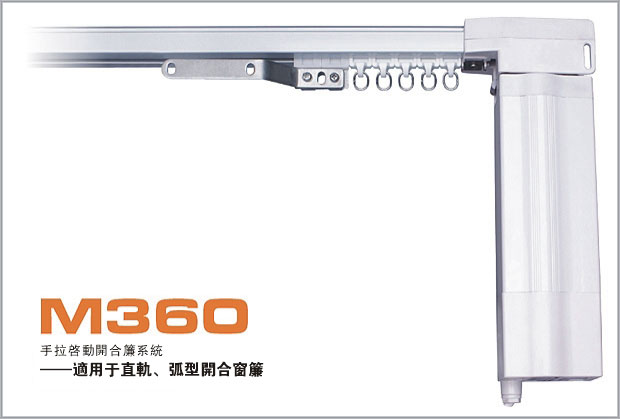

RAEX瑞克斯窗帘电机 MD360



RAEX瑞克斯窗帘电机 MD360

RAEX瑞克斯窗帘电机 MD360

内置无线接收MD360








功能特点:
• 适用于直线及弧形布艺开合窗帘,安全负载50Kg,最长导轨12m。
• 采用高精度直流电动机,超静音设计,体验前所未有的宁静。
• 导轨采用超静音及超润滑设计,齿形带传动安装更简便、寿命更长。
• 智能电子行程设计,无需调试设定,非碰撞停机,最大程度延长驱动器和导轨寿命。
• 缓起动及缓停止设计,窗帘运行更加流畅。
• 具有专利技术的第三代离合设计,窗帘停电手拉更轻松。
• 具有专利技术的手拉启动功能,操作方式更人性化。
• 中间定位功能,可设两个常用窗帘停位点,标准化调节室内采光。
• 带常规无线接收功能,可配RAEX全系列无线遥控器。
• 带干触点接口,提供点动或连动模式遥控切换,方便实现多种控制模式。





技术参数:
外置电源:
产品型号
额定电压
额定频率
额定电流
额定扭矩
额定转速
线速度
绝缘等级
防护等级
工作制
MD360-0.8D
DC24V
--
1.2A
0.8Nm
112rpm
0.16m/S(单开)
I.cl.E
IP41
S3 30%
MD360-1.2D
DC24V
--
1.5A
1.2Nm
112rpm
0.16m/S(单开)
I.cl.E
IP41
S3 30%
内置电源:
产品型号
额定电压
额定频率
额定电流
额定扭矩
额定转速
线速度
绝缘等级
防护等级
工作制
MD360-0.8A
AC100-240V
50/60Hz
0.8A
0.8Nm
112rpm
0.16m/S(单开)
I.cl.E
IP41
S3 30%
MD360-1.2A
AC100-240V
50/60Hz
0.8A
1.2Nm
112rpm
0.16m/S(单开)
I.cl.E
IP41
S3 30%

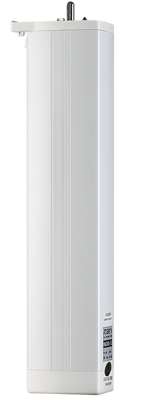

MD360-0.8D/MD360-1.2D
尺寸:265mmX50.6mmX60mm
净重:1.19kg
MD360-0.8A/MD360-1.2A
尺寸:265mmX50.6mmX60mm
净重:1.19kg

系统负载表:
MD360-0.8Nm 适配P322 导轨
弧度半径(mm)
4m
6m
8m
12m
md360
--
35Kg
30Kg
20kg
-
md360
R300
25Kg
15Kg

MD360-1.2Nm 适配P322 导轨
弧度半径(mm)
4m
6m
8m
12m
md360
--
50Kg
40Kg
30kg
20kg
md360
R300
40Kg
30Kg
20kg
md360
R2000

R300X2
25Kg
20Kg

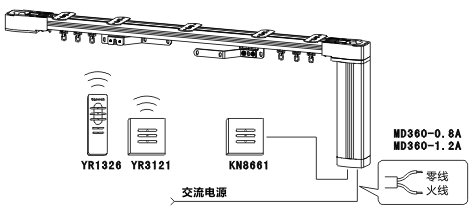

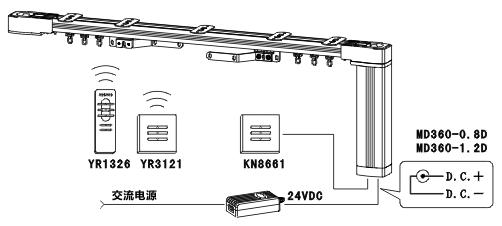

控制方式示意图:

md360

md360
